干粉砂漿烘干機主要用于烘干一定濕度和粒度范圍內顆粒物料。如黃砂、型砂、礦渣、煤渣、小粒度粘土，以及不怕高溫及煙塵弄臟的其它小顆粒物料。烘干后的物料含水量可以達到1—0.5%以下，黃砂烘干是干粉砂漿生產過程中的重要工序之一，烘干設備是干粉砂漿烘干工藝過程中的關鍵設備。
干粉砂漿烘干機的用途：
該機可對干混砂漿、黃沙、水泥廠礦渣、粘土、煤矸石、混合料、粉煤灰、石膏、等原料的烘干，廣泛用于建材、化工等行業。
干粉砂漿烘干機的結構工作原理：

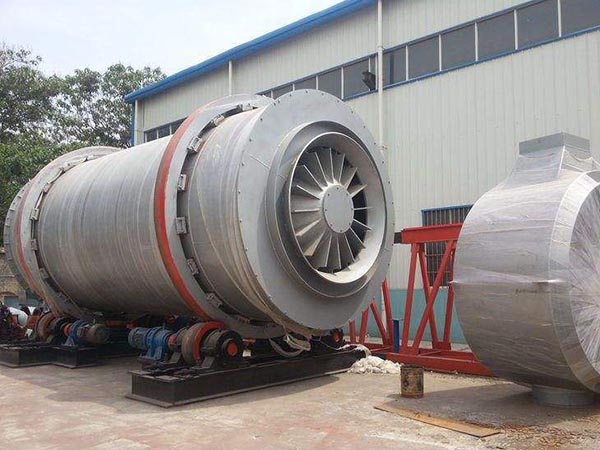

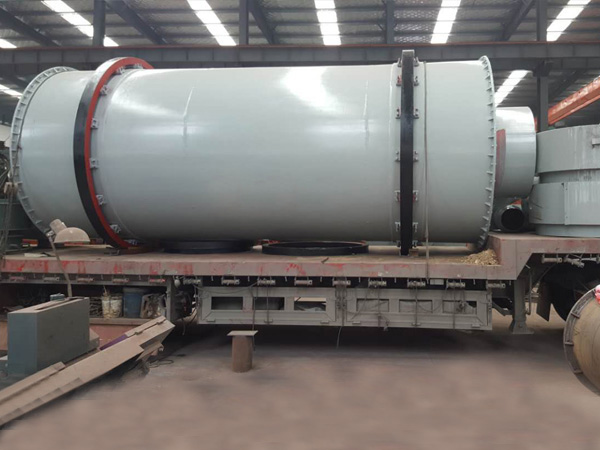

干粉砂漿三筒烘干機在單筒回轉式烘干機筒內揚料板布置結構及筒體轉速等方面都作了調整，使烘干機生產能力與單筒式烘干機相比，產量提高50%-80%左右，單位容積蒸發強度大大提高，熱效率提高40%-55%左右。由于干粉砂漿三筒烘干機的特殊結構，筒體的長度是單筒烘干機的三分之一�；A(chǔ)面積比單筒烘干機節約65%左右�；A(chǔ)投資相應降低。該烘干機采用托輪與輪帶的摩擦傳動，傳動功率低，降低了設備工作時的嗓音。密封系統采用了微接觸技術，密封效果好，減少了粉塵污染。烘干機為三層順流螺旋結構，特殊的松式多環組合抄板。密封系統采用不銹鋼鱗片式密封裝置，密封效果好，減少了粉塵污染。采用高溫快速烘干工藝，烘干后物料含水率可達0.5%以下。可使用煤、油、氣等、生物質等多種燃料，能烘干塊狀、粒狀、粉狀等多種物料，如黃砂、型砂、礦渣，煤渣、小粒度粘土，以及不怕高溫及煙塵污染的各種小顆粒物料。
干粉砂漿烘干機的特點
1、吸收先進技術，自主創新設計，三筒自成保溫系統，減少散熱損失。
2、設備投資是國外進口產品的1/6，采用合金鋼板制造，比普通鋼板耐磨3-4倍。
3、物料初水分15%，終水分確保0.5-1%以下，是干粉砂漿生產線產品。
4、熱效率高達80%(傳統單筒烘干機熱效率僅為32%)提高熱效率48%。
5、燃料可適應白煤、煙煤、煤矸石、油、汽。
6、比單筒烘干機減少占地面積50%左右，土建投資降低50%左右。
7、無漏風現象，可以解決了密封難點，2小時內就可安裝完畢。
8、可根據用戶要求輕松調控所要的終水分指標。
9、出料溫度為60-80度，可直接進料庫，無需進冷卻棚冷卻。
10、外筒體溫度僅為40度，廢氣溫度<100度，除塵設備布袋適用時間長2倍以上，出來都是水蒸氣。
11、煤耗是單筒烘干機的1/3，節電40%。
干粉砂漿烘干機的技術參數
|
型號
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直徑
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
長度
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容積( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
轉速
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
處理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
濕沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干溫度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生產能力(T/h)
|
黃沙25-30
礦渣20-25
|
黃沙30-35
礦渣25-30
|
黃沙35-40
礦渣30-35
|
黃沙45-50
礦渣35-40
|
黃沙65-70
礦渣60-65
|
|
電機
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
電機功率
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
減速機類型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
減速器傳動比
|
29
|
29
|
29
|
29
|
29
|
