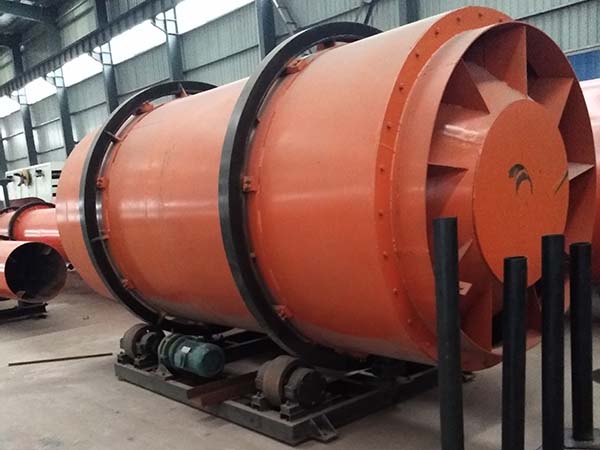

三筒烘干機也稱三回程烘干機，是從傳統的滾筒烘干機基礎上，引進德國技術改進而來，主要用于烘干礦渣、砂漿、砂、煤、粉煤灰、鐵粉、礦石、石英沙等物料。三筒烘干機筒體部分由三個同軸水平放置的內、中、外筒套疊組成，特殊的三筒結構，使內筒和中筒被外筒包圍而形成了一個自身保溫系統，內、中筒體表面散發的熱量參與到外一層筒內物料的熱交換，而外筒又處在熱氣流的低溫端，所以筒體的散熱面積和熱能損失明顯降低。節能型三筒烘干機能充分利用余熱，減少散熱損失，增加熱交換面積，使烘干機的單位容積蒸發強度大大提高，從而有效地提高了熱能利用率，降低了能耗，使三筒烘干機的熱效率得到較大幅度的提高。

三筒烘干機的優勢表現：

1、烘干機科學合理、節能。物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換，在外筒熱交換以傳導、對流形式并用。 烘干機熱效率高，節能效果顯著。經檢測，熱效率大大超過傳統烘干機50%左右的水平。該設備投產使用后，節煤效果顯著。
2、該機采用物料與熱氣流順流烘干工藝，適用范圍廣。它能適應粘土、煤、礦渣、鐵粉等各種原材料的烘干，也適用于冶金、化工等部門的各種散狀物料的烘干。結構緊湊。整機水平布置，采用托輪支承，取消了大小齒輪傳動，代之以托輪傳動，使設備安裝更方便、操作更簡單、運行更可靠、運轉率更高。
3、該機的外部表面積比單筒回轉式烘干機減少30%以上，并且外筒對內筒有保溫隔熱作用，外筒表面溫度低，熱損失少，在節能的同時，大大改善了勞動環境和勞動條件。
4、多種揚料板設計，角形揚料板與萬字揚料板的有機結合，使物料與熱煙氣交換更加充分，減少了烘干機筒體內“風洞”產生的機理。
5、采用變頻調速，調整筒體轉速，根據入機水分，產量要求，采用適當?shù)霓D(zhuǎn)速，確保滿足下道工序的需求。 自動溫度監控系統,使操作更加便捷。

三筒烘干機特點

1、設備投資是國外進口產品的20%，采用耐磨錳板制造，比普通鋼板耐磨3-4倍。
2、物料初水分15%，終水分確保0.5-1%以下，是水泥廠礦渣粉，干粉砂漿生產線等各種烘干工程產品。
3、比傳統單筒烘干機提高熱效率達40%以上。
4、燃料可適用白煤、煙煤、煤矸石、油、汽。能烘20-40mm以下塊料、粒料、粉狀物料。
5、比單筒烘干機減少占地面積60%左右。土建投資降低60%左右，安裝方便。

三筒烘干機技術參數

型號	Φ2.5×7m	Φ2.7×7m	Φ3.0×7.0m	Φ3.2×7.0m	Φ3.6×8m
直徑	2.5	2.7	3.0	3.2	3.6
長度	7	7	7.0	7.0	8
容積( m3 )	16.63	16.63	52.678	52.678	81.38
轉速	4-10	4-10	4 -10	4 -10	4 -10
含水量(%)	10-12	10-12	10-12	10-12	10-12
處理后水分(%)	1	1	1	1	1
濕沙水分(%)	8-10	8-10	8-10	8-10	8-10
出料水分(%)	0.5-1	0.5-1	0.5-1	0.5-1	0.5-1
烘干溫度(℃)	700-750℃	700-750℃	700-750℃	700-750℃	700-750℃
生產能力(T/h)	黃沙25-30 礦渣20-25	黃沙30-35 礦渣25-30	黃沙35-40 礦渣30-35	黃沙45-50 礦渣35-40	黃沙65-70 礦渣60-65
電機	Y2-132m-4E	Y2-132m-4E	Y2-160m-4	Y2-160m-4	Y2-160m-4
電機功率	7.5×2	11×2	7.5×4	7.5×4	15×4
減速機類型	XWD7-23-11W	XWD7-23-11W	XWD6-23-7.5KW	XWD6-23-7.5KW	XWD8-23-15KW
減速器傳動比	29	29	29	29	29
