煤炭烘干機根據工作原理屬于
回轉式或者

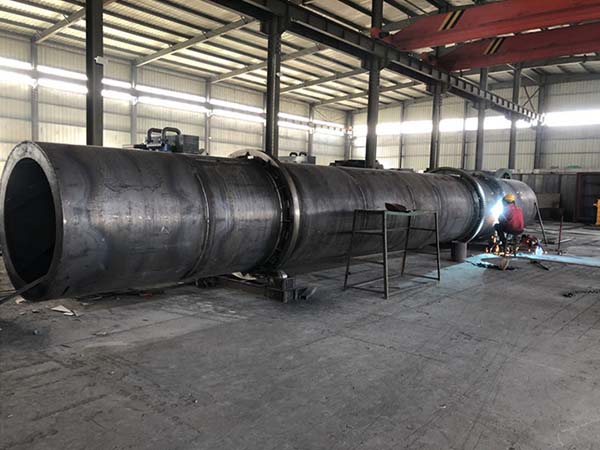

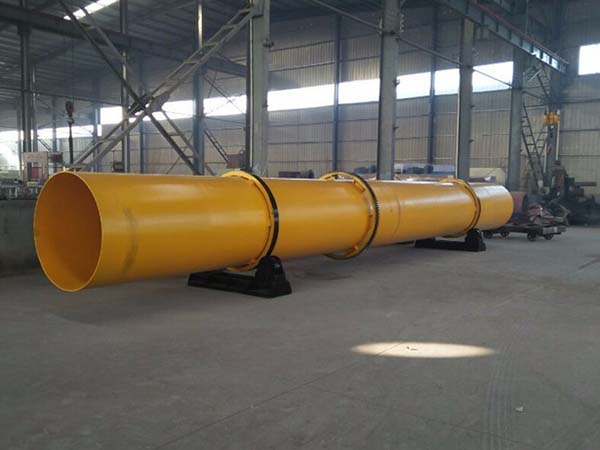

滾筒烘干機設備，是礦山設備廠家生產的一種非常成熟的干燥設備，適于烘干煤礦工業的煤泥、精煤、蒙煤、褐煤、洗精煤、污泥、金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土等多個行業。它的特點是生產率高，操作方便。筒體是臥式回轉圓筒，其內部從前至后焊有交錯排列角度不同的各式抄板，煤炭烘干機筒體體內根據用戶需求不同，內部可以設計配備使用耐火材料隔溫，在進料端為防止倒料設有門圈及螺旋抄板。
煤炭烘干機工作原理：
煤炭干燥機的整套工藝流程為:料場--->用圓振動篩將原煤進行等級的分級如煤和石頭的分離,根據不同的需求的用途再進行細式分選，如精煤來制作焦炭等的用途--->需要干燥作業的物料由給料機將物料進行不斷的輸送給筒體內--->物料作業完成后再進入其它的環節.
該煤炭烘干機的熱源分為熱風爐、風機、熱筒等組成,整機由進風和出料裝置、進料和出料裝置、進行專業的處理作業的主要部件筒體等組成,首先物料被輸送到進料端,由于重力的原因,整體的做基礎的時候?qū)⑼搀w放置為略傾斜裝置,會隨著筒體的轉動,緩慢的向出料端進行移動,在移動的過程中會碰到揚抄板,揚抄板會將物料進行抄起,從而增加了煤炭的接觸表面積,根據熱交換的原理進行不斷交替作業,到出料口時,利用過的熱空氣被出風機抽走,物料從底端排出。
煤炭烘干機主要特點：
1、干燥機抗過載能力強，處理量大，燃料消耗少，干燥成本低；
2、采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫煙氣獲得很高的蒸發強度，烘干機出口溫度低，熱效率高；
3、可根據不同的物料性質改變運行參數，使物料在烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分；
4、新型給料、排料裝置，杜絕了滾筒干燥機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷；
5、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強；
6、烘干機實現了 “ 零水平推力 ” ，大大減少了擋托輪的磨損，筒體運轉平穩可靠；
7、烘干機采用 “ 調心式托輪裝置 ” ，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗；
8、可根據用戶要求控制產品粒度和水分，烘干煤泥時產品水分可達 8% 以下，粒度可控制在 8mm 以下；
9、可根據不同的煤炭物料性質（物料、水分、灰分、粒度組成）改變運行參數，使物料在干燥機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分。
煤炭烘干機技術參數：
規格
（直徑×長度）
|
筒體容積
（m3）
|
生產能力
（t/h）
|
安裝斜度
（%）
|
較高進氣溫度
（℃）
|
主電動機
（kw）
|
總重量
（t）
|
|
Φ1.2×8.0
|
9.0
|
1.9-2.4
|
3-5
|
700-800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4-3.0
|
3-5
|
700-800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5-5.7
|
3-5
|
700-800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3-6.6
|
3-5
|
700-800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7-7.1
|
3-5
|
700-800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5-8.1
|
3-5
|
700-800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6-9.5
|
3-5
|
700-800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7-12.2
|
3-5
|
700-800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4-14.2
|
3-5
|
700-800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0-16.2
|
3-5
|
700-800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5-16.9
|
3-5
|
700-800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4-21.7
|
3-5
|
700-800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3-24.1
|
3-5
|
700-800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2-26.5
|
3-5
|
700-800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2-34.0
|
3-5
|
700-800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1-37.7
|
3-5
|
700-800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7-47.1
|
3-5
|
700-800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9-53.6
|
3-5
|
700-800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8-76.0
|
3-5
|
700-800
|
160
|
135
|
