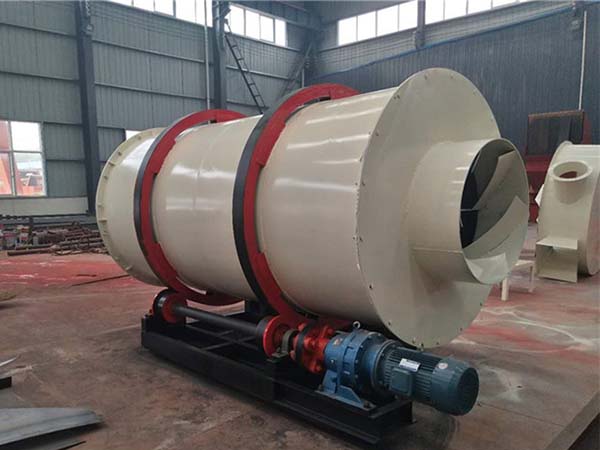

滾筒式沙子烘干機是目前對原有的烘干機進行了一定的改進，內部結構簡單，耗能少，成為用戶的喜愛，大大提高了勞動生產率.應用范圍: 主要應用于各個行業的礦渣、粘土、煤、鐵粉、礦粉及其它混合材，建筑業的干混砂漿，黃砂等以及化工、鑄造等行業原材料烘干。
滾筒式沙子烘干機的產品優勢：
1、振科烘干機設備投資是國外進口產品的1/6，采用合金鋼板制造，比普通鋼板耐磨3-4倍。
2、物料初水分15%，終水分確保0.5-1%以下，是水泥廠、礦渣微粉和干混砂漿生產線常用產品。
3、熱效率高達80%(傳統單筒烘干機熱效率僅為35%)提高熱效率45%。
4、燃料可適應白煤、煙煤、油、汽，能烘20-40mm以下的塊料、粒料、粉狀物料。
5、振科烘干機比傳統老式烘干機減少占地面積40%左右，土建投資降低50%左右。
6、無漏風現象，可以解決了密封難點，幾小時內就可安裝完畢。
7、可根據用戶要求輕松調控所要的終水分指標。
8、出料溫度<50度，可直接進料庫，無需進冷卻棚冷卻。
9、烘干機外筒體溫度僅為60度，廢氣溫度<100度，除塵設備布袋適用時間長2倍以上，出來都是水蒸氣。
10、振科烘干機煤耗是傳統烘干機的1/3，節電40%。噸標煤耗<9公斤。
11、采用了新型多組合式揚料裝置，克服了傳統烘干機的“風洞”現象，熱效率高，煤耗降低20%左右；適用多種燃燒爐使用，高溫沸騰爐，磨煤噴粉爐以及人工加煤爐。
12、傳動大小齒輪采用銷柱可換齒輪，取代了傳統的鑄鋼齒輪，節約成本投資，又大大降低了維修費用和時間；生產能力更大，可連續操作；
滾筒式沙子烘干機的工作原理
沙子由供料裝置進入滾筒式沙子烘干機的內層，實現順流烘干，物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到較佳干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
滾筒式沙子烘干機的技術參數
|
型號
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直徑
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
長度
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容積( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
轉速
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
處理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
濕沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干溫度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生產能力(T/h)
|
黃沙25-30
礦渣20-25
|
黃沙30-35
礦渣25-30
|
黃沙35-40
礦渣30-35
|
黃沙45-50
礦渣35-40
|
黃沙65-70
礦渣60-65
|
|
電機
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
電機功率
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
減速機類型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
減速器傳動比
|
29
|
29
|
29
|
29
|
29
|
