黃砂烘干機是在單筒烘干機的基礎之上，把三個直徑不同的滾筒組裝一起而成，一般采取拖輪傳動，由2-4個電機帶動，由一個變頻器來控制同步。筒體水平安裝無斜度，安裝較為簡單，占地面積小。主要適合烘干黃沙、河沙、粉煤灰、礦渣、木屑等所有顆粒狀、流動性好、非粘性物料。

  黃砂烘干機結構原理：

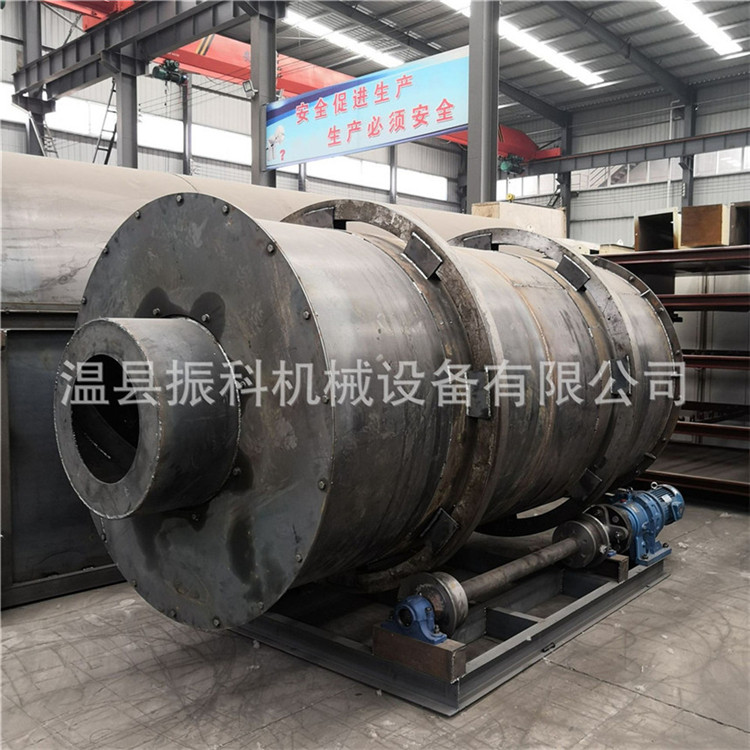

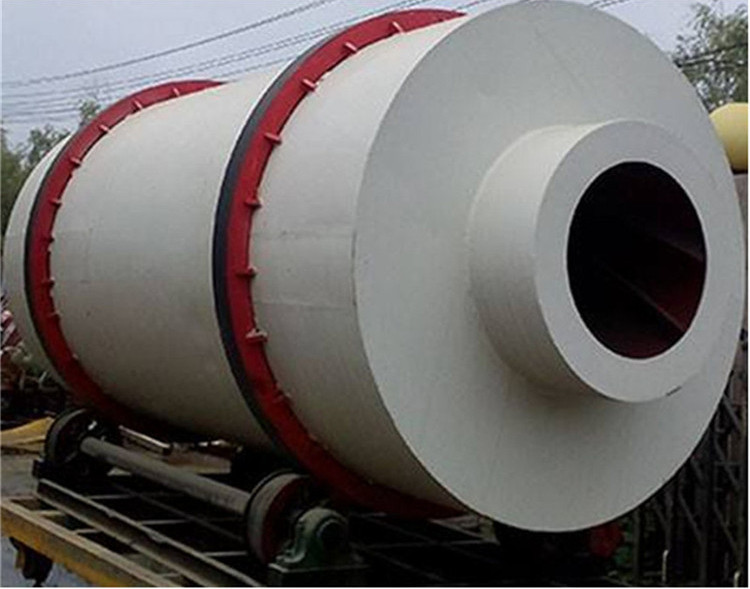

  黃砂三筒烘干機是通過對單筒烘干機的單筒體改為套疊在一起的三筒，以縮短烘干機體的外形尺寸。該機工作時，物料和熱氣流依次進入內至外筒體，在機體Z形往復折流后，充分利用熱能烘干物料后再卸出。
  烘干機筒體部分由三個同軸水平放置的內、中、外筒套疊組成，這就使筒體的截面得到充分的利用。其筒體外形總長度約為與之相當?shù)膯瓮驳?0-35%。從而大幅度地減少占地面積和廠房建筑面積。
  該機的支承裝置，是在外筒上輪帶與托輪支承，由電機直接帶動托輪。通過托輪與輪帶摩擦，使筒體轉動。該機總體結構緊湊、合理、簡單，為便于磨損件的檢修更換，在中間設計成軸向剖分式，用螺栓固定連接。

  黃砂烘干機特點:
  
  1、投資是國外進口產品的1/6，材質可以采用高錳鋼、合金鋼等，比普通鋼板耐磨3-4倍。
  2、物料初水分15%，終水分確保0.5-1%以下，是水泥廠、礦渣微粉和干混砂漿生產線的可靠選擇。
  3、黃砂烘干機熱效率高達80～90%（傳統單筒熱效率僅為35-60%），大大提高熱效率4；同時總功率降低，省電40%；大中型沙子烘干機，總的煤電消耗量，一年節省在百萬元左右。
  4、燃料可適應白煤、煙煤、煤矸石、油、汽，能烘干20-40mm以下的塊料、粒料、粉狀物料；
  5、比單筒烘干機減少占地面積40%左右，土建投資降低50%左右。
  6、大幅降低漏風現象，徹底解決了密封難點，幾小時內就可安裝完畢。
  7、出料溫度<50度，可直接進料庫，無需進冷卻棚冷卻。

  黃砂（黃沙）烘干機的故障與排除
  
  1、烘干后的物料水分含量大于規定數值，其消除方法是控制烘干機的生產能力，加大或減少熱量的供給。
  2、滾圈對筒體運轉有擺動，其原因是滾圈的凹形接頭側面沒有夾緊，消除方法是用墊板使?jié)L圈和凹形接頭保持均勻且夾緊適當，防止過緊而容易發生事故。
  3、大齒輪與小齒輪的嚙合間隙被破壞，其原因是a.拖輪磨損b.擋輪磨損c.小齒輪磨損其消除方法是根據磨損情況進行車削或更換，也可以反面安裝或成對更新。
  4、通體振動，其原因是a.拖輪裝置與底座連接被破壞，消除方法是校正緊固連接部位，使其處于正確位置；b.滾圈側面磨損，消除方法是根據磨損徹程度，對滾圈進行車削或更換．
  

  黃砂烘干機參數：

型號	Φ2.5×7m	Φ2.7×7m	Φ3.0×7.0m	Φ3.2×7.0m	Φ3.6×8m
直徑	2.5	2.7	3.0	3.2	3.6
長度	7	7	7.0	7.0	8
容積( m3 )	16.63	16.63	52.678	52.678	81.38
轉速	4-10	4-10	4 -10	4 -10	4 -10
含水量(%)	10-12	10-12	10-12	10-12	10-12
處理后水分(%)	1	1	1	1	1
濕沙水分(%)	8-10	8-10	8-10	8-10	8-10
出料水分(%)	0.5-1	0.5-1	0.5-1	0.5-1	0.5-1
烘干溫度(℃)	700-750℃	700-750℃	700-750℃	700-750℃	700-750℃
生產能力(T/h)	黃沙25-30 礦渣20-25	黃沙30-35 礦渣25-30	黃沙35-40 礦渣30-35	黃沙45-50 礦渣35-40	黃沙65-70 礦渣60-65
電機	Y2-132m-4E	Y2-132m-4E	Y2-160m-4	Y2-160m-4	Y2-160m-4
電機功率	7.5×2	11×2	7.5×4	7.5×4	15×4
減速機類型	XWD7-23-11W	XWD7-23-11W	XWD6-23-7.5KW	XWD6-23-7.5KW	XWD8-23-15KW
減速器傳動比	29	29	29	29	29
