礦渣烘干機|礦渣干燥設備
發布時間：2021-04-06 16:04:28 瀏覽
次

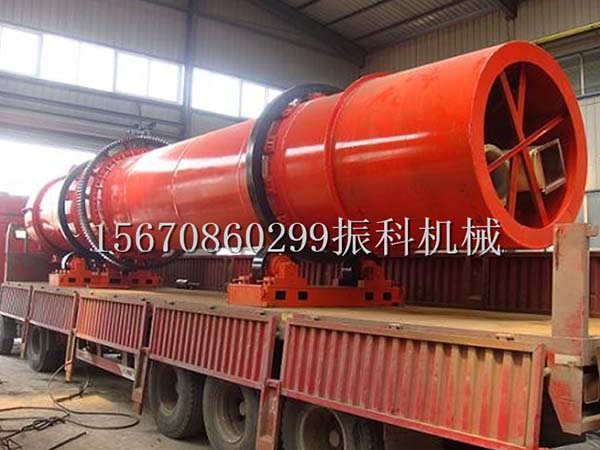

礦渣烘干機是一種回轉式烘干機,主要由回轉筒體、引風設備、高速打散設備、揚料板。礦渣烘干機設計合理,制作精良、性能穩定、工藝先進、產量高,能耗低,占地面積小、機械化程度高。
礦渣烘干機設備的突出優勢
1.采用多組合式揚料裝置，適用多種燃燒爐使用，高溫沸騰爐、磨煤噴粉爐以及人工加煤爐。
2.生產能力更大，可連續操作，傳動大小齒輪采用銷柱可換齒輪，取代了傳統的鑄鋼齒輪，節約成本投資，又大大降低了維修費用和時間。
3.結構簡單，操作方便，適用范圍廣，可以用它干燥顆粒狀物料，對于那些附著性大的物料也很有利。采用集中控制系統，可實現大型企業微機管理。
4.故障少﹑維護費用低﹑功耗低，結構優良﹑簡單﹑物料通過筒體阻力運行平穩﹑操作方便。械化程度高，生產能力較大，可連續運轉。
礦渣烘干機設備的工作流程
直接傳熱礦渣烘干機的干燥介質通常為煙道氣。順流式直接傳熱礦渣烘干機，它的燃燒室與濕物料進料在同一端，熱氣流與物料的運動方向是一致的，濕物料從進料端向排料端移動，熱空氣亦從進料端在鼓風機與引風機的作用下經排料端而流出，濕物料在此流動過程中受熱空氣加熱而干燥。逆流式直接傳熱礦渣烘干機，它是濕物料從進料端給入烘干機，燃燒室設在排料端，物料與干燥介質(熱空氣)作反方向運動，物料在此過程中受熱而干燥。順流式干燥由于給入的濕物料進入干燥機就與溫度較高的干燥介質接觸，初期干燥推動力較大，以后隨物料溫度的升高，干燥介質的溫度降低。故適宜對含水量(即干燥程度)要求不高的物料。排出的干物料溫度較低，便于運輸。但從產生粉塵來看，細物料易被氣流帶走，粉塵量較大。逆流式干燥在干燥過程中，干燥推動力均勻，適宜于被干燥物料要求較嚴的干燥。干燥介質所帶粉塵經濕料區而被濾清，氣流中含塵量較少。具體選用何種方式的干燥視被干燥物料的要求而定。
礦渣烘干機設備工作原理
1、礦渣由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。
2、加料管道的斜度要大于物料的自然傾角，以便物料順利流入礦用烘干機內。

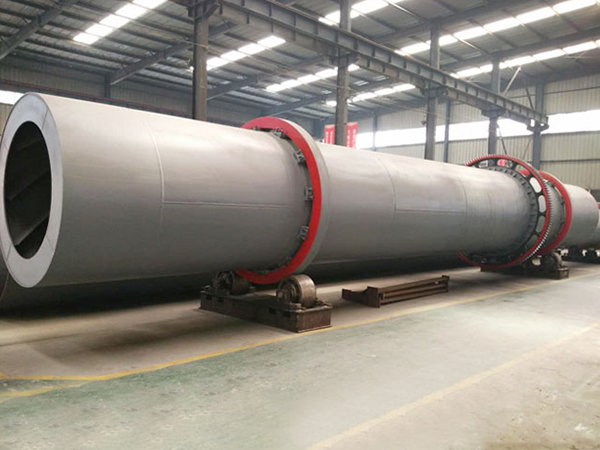

3、烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。
4、隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給，使?jié)裎锪系靡愿稍�，然后在出料端�?jīng)皮帶機或螺旋輸送機送出。
礦渣烘干機設備的技術參數
規格
（直徑×長度）
|
筒體容積
（m3）
|
生產能力
（t/h）
|
安裝斜度
（%）
|
較高進氣溫度
（℃）
|
主電動機
（kw）
|
總重量
（t）
|
|
Φ1.2×8.0
|
9.0
|
1.9-2.4
|
3-5
|
700-800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4-3.0
|
3-5
|
700-800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5-5.7
|
3-5
|
700-800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3-6.6
|
3-5
|
700-800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7-7.1
|
3-5
|
700-800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5-8.1
|
3-5
|
700-800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6-9.5
|
3-5
|
700-800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7-12.2
|
3-5
|
700-800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4-14.2
|
3-5
|
700-800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0-16.2
|
3-5
|
700-800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5-16.9
|
3-5
|
700-800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4-21.7
|
3-5
|
700-800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3-24.1
|
3-5
|
700-800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2-26.5
|
3-5
|
700-800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2-34.0
|
3-5
|
700-800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1-37.7
|
3-5
|
700-800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7-47.1
|
3-5
|
700-800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9-53.6
|
3-5
|
700-800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8-76.0
|
3-5
|
700-800
|
160
|
135
|
