滾筒烘干機內部結構
發布時間：2024-10-30 15:10:23 瀏覽
次
滾筒烘干機一般應用于粉粒狀物料，也可以用于部分摻入物料的辦法干燥粘狀膏狀物料或含水量較高的物料。它的特點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等。

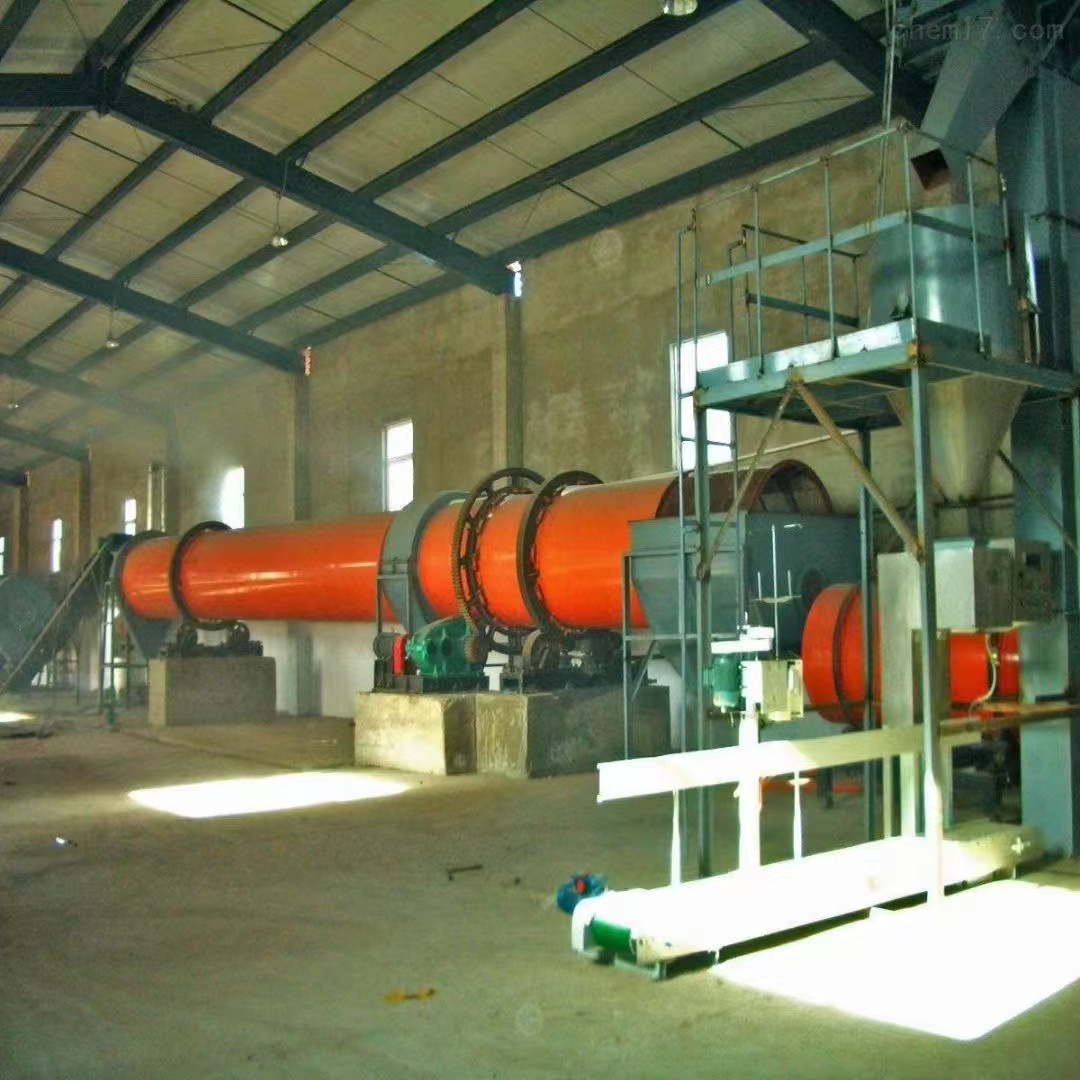

滾筒烘干機是一種處理大量物料的干燥器。由于運轉可靠、操作彈性大、適應性強、處理量大。廣泛適用于冶金、建材、食品、輕工、化工、煤炭、醫藥礦產業中。
滾筒烘干機的內部結構：為了增加物料均勻分布在轉筒截面上的各個部分與干燥介質良好的接觸，在筒體內裝置揚板。揚板的種類有以下幾種：
①升舉式揚板：適用于大塊物料或易黏結在筒壁上的物料。
②四格式揚板：適用于密度大，不脆的或不易分散的物料。該揚板將圓筒分為四個格，呈互不相通的扇狀作業室，物料與熱氣體的接觸面比升舉式揚板大，并且又能增加物料的充填率及降低物料的降落高度而減少粉塵量損失等優點。
③十字形或架形揚板：適用于較脆及易分散的小塊物料，使其物料能均勻地分散在筒體的整個截面上。
④套筒式揚板：為復式傳熱（或稱半直徑加熱）轉筒烘干機的揚板。
⑤分格式（扇形）揚板：適用于顆粒很細而易引起粉末飛揚的物料。物料一給入就堆積在格板上，當筒體回轉時，物料被翻動并不斷與熱氣體接觸，同時又因物料降落高度的降低，減少了干燥物料被氣體帶走的可能性。
以上各種形式的揚板可以分布在整個筒體內，為了使物料能夠迅速而且比較均勻地送到揚板上，亦可在給料端1~5m處安裝螺旋形導料板，以避免濕物料在筒壁上黏結堆積。同時因干燥后的物料很容易被揚起而被廢氣帶走，而在排料端1~2m處不裝任何揚板.
主要特點：
1、烘干機抗過載及能力強、處理置大、燃料消耗少，干燥成本低；
2、采用順流干燥方式。煙氣與濕物料同一側進入干燥機，可以利用高溫煙氣獲得很高的蒸發強度，烘干機出口溫度低、熱效率高；
3、可根據不同的物料性質改變運行參數，使物料在烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分；
4、新型給料、排料裝置。杜絕了滾筒烘干機給料堵塞、不連接、不均勻和返料等現象，降低了除塵系統的負荷；新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分，粘性的適應性更強；
5、烘干機實現了“零水平推力”大大減少了擋托輪的磨損，筒體運轉平穩可靠；
6、烘干機采用“調心式托輪裝置”使托輪和滾筒的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗；
7、可根據用戶要求控制產品粒度和水分。
