單筒烘干機 滾筒烘干機 三筒烘干機設備
發布時間：2024-06-26 16:06:32 瀏覽
次

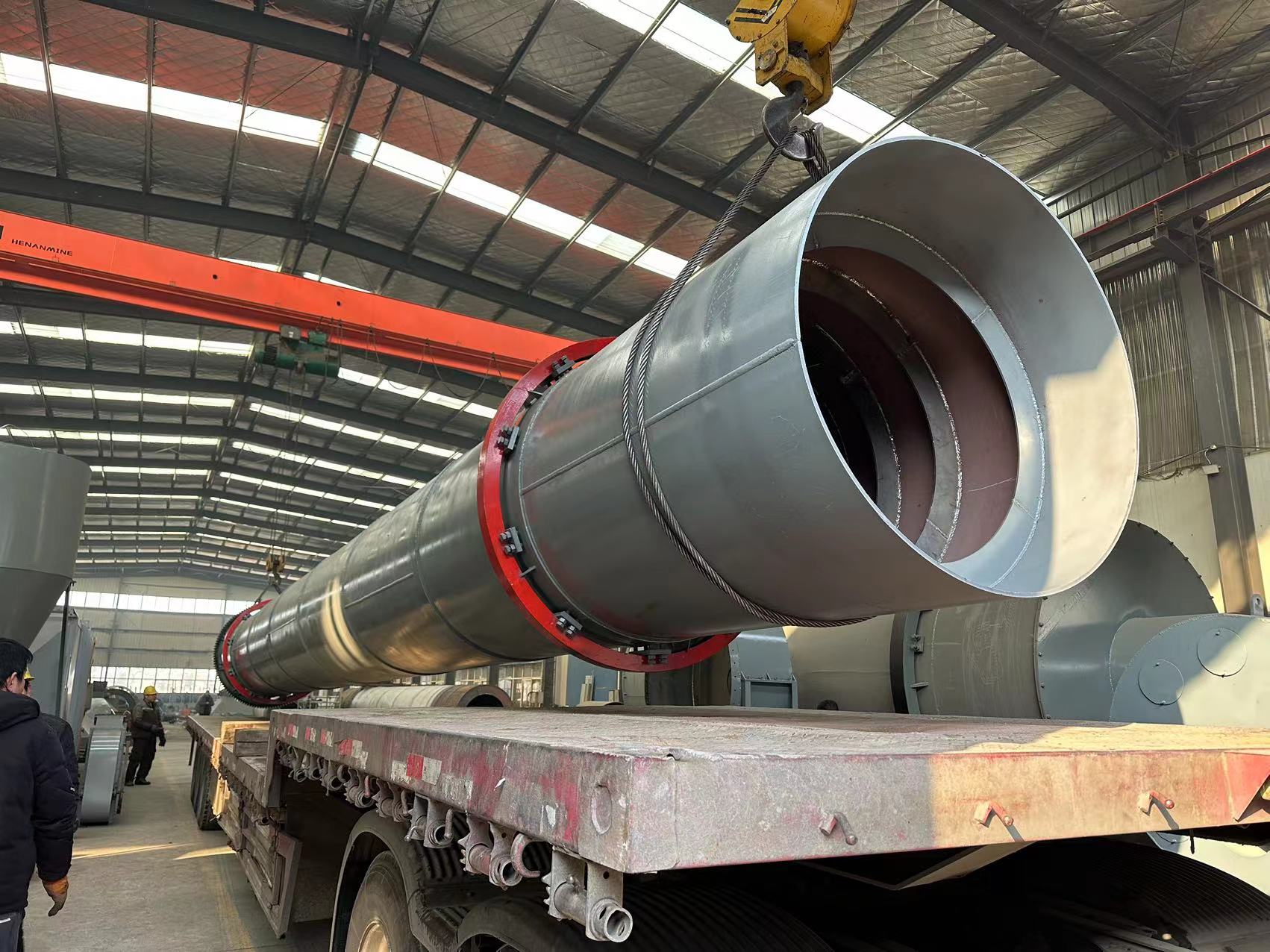

單筒烘干機也被稱作轉筒烘干機，筒體是立式旋轉圓筒，其內部后焊用交疊排序的各式各樣揚料板，具備構造合理，制做精湛，生產量高，耗能低，運行便利等優勢。
單筒烘干機由旋轉體、揚料板，傳動系統，支撐點設備及密封環等組件構成。烘干機是一個與水平方向略成偏斜的圓筒，物料從較高的一端添加，高溫?zé)釤焿m與物料并流進到筒體，伴隨著筒體的旋轉，物料因?yàn)橹亓ψ饔玫墓πн\(yùn)作到較低一端。在圓筒內腔上配有抄板，把物料掄起又傾灑，使物料與氣旋的觸碰外表擴大，以提升干躁速度并推動物料向前。干躁后的物料從底部下邊收集。
滾筒烘干機的工作原理：在物料干躁的環節中，濕物料由帶式輸送機或斗提機送至料倉，隨后經料倉的上料機根據投料管路進到投料端。投料管路的傾斜度要超過物料的當然傾斜度，便于物料成功注入空氣干燥器內。空氣干燥器圓筒是一個與直線略成偏斜的轉動圓筒。物料從較高一端添加，載熱體由中低端進到，與物料成倒流觸碰，也是有載熱體和物料一起順?biāo)M(jìn)到筒體的在筒體內腔上配有抄板，它的功效是把物料抄起來又撒落，使物料與氣旋的觸碰外表擴大，以提升干躁速度并推動物料前行。

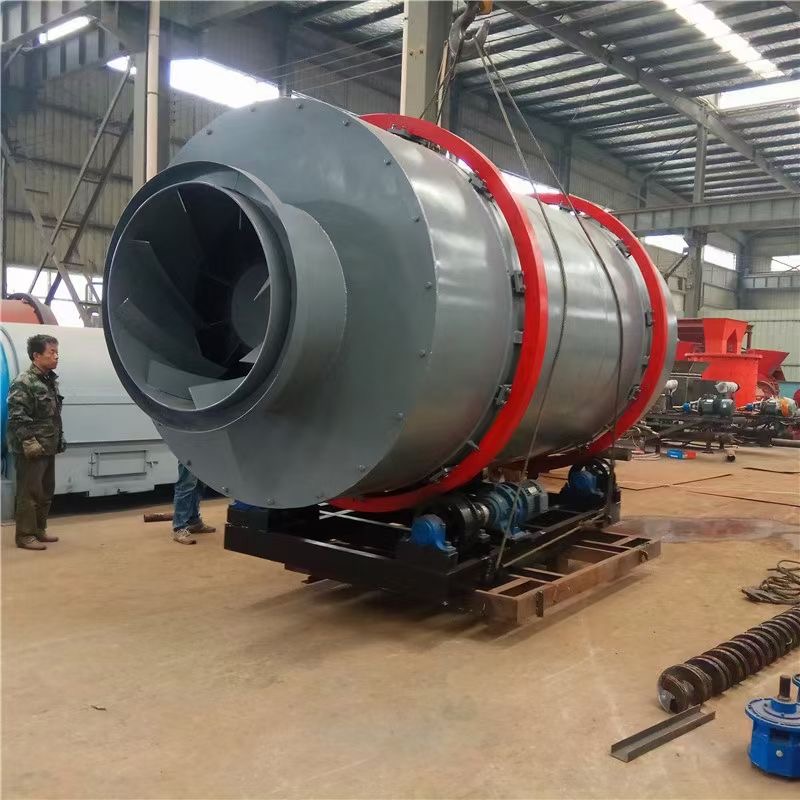

三筒烘干機由三個不同直徑的同心圓筒按照一定的數學關系和結構形式，彼此相嵌組合而成的。
三筒烘干機可適應煤、油、氣等多種燃料，能烘干塊狀、粒狀、粉狀等多種物料，符合國家創建環境友好型、資源節約型社會的政策、是替代傳統烘干設備的環保節能型產品。
根據熱功原理，筒內裝有不同角度和間距的揚料板和導料板，這種結構能夠保證被烘干物料在重力作用下沿著螺旋的運動方向運動，在筒內保持足夠的停留時間和充分的分散度，致使物料在筒內與來自燃燒室內的熱氣流進行充分的熱交換，消除了常規烘干設備截面常出現風洞而引起的熱交換面積小、單位容積蒸發強度低的缺陷。
三筒烘干機針對初水分不是很高、比重適中、烘干過程中流動性變化一般的物料特點是設計的。具有結構緊湊，占地面積少，是相同產量單筒烘干占地面積的地二分之一，工作可靠，能耗低，熱效率高，物料烘干效果好，容易實現自動化控制，操作人員少。
1.采用新型組合式揚料裝置.物料終水份確保0.5%以下，可根據用戶要求輕松調控所要的終水份指標。
2.筒體自我保溫?zé)嵝矢哌_(dá)80%以上（傳統單筒烘干機熱效率僅為35%）提高熱效率40以上%。
3.燃料可適應煤、油、氣。
4.比單筒烘干機減少占地面積50%左右，土建投資降低50%左右，電耗低于60%。
5.采用合金鋼板制造比普通鋼板耐磨4倍，整機維修量很小。
6.出氣溫度低，除塵設備使用時間長。
7.采用托輪轉動，傳動功率小。
8.熱風爐可配套沸騰爐、噴煤爐、手燒爐、也使用于燃油、燃?xì)鉅t，能烘20 mm以下的塊料、粒料、粉狀物料。
