雞糞有機肥烘干機結構特點及工作原理
發布時間：2022-06-14 09:06:30 瀏覽
次
有機肥烘干機可將高達70%-80%含水量的禽畜糞便一次直接烘干至13%的貯藏水分，整個過程在封閉系統內進行，從而減少干燥過程中對環境的污染。
設備主要由熱源、上料機、進料機、回轉滾筒、出料機、物料破碎裝置、引風機、卸料器和配電柜構成;脫水后的濕物料加入干燥機后，在滾筒內均布的抄板器翻動下，物料在干燥機內均勻分散與熱空氣充分接觸，加快了干燥傳熱﹑傳質。在干燥過程中，物料在帶有傾斜度的抄板和熱氣質的作用下，至干燥機另一段星形卸料閥排出成品。
有機肥烘干機該機是由我公司工作人員集多年肥料生產經驗，開發出的新一代有機肥烘干機。該機具有外形美觀，操作簡單、能耗低、壽命長、干燥均勻、維修方便等特點，是肥料烘干設備，該產品遍及各地。
該機主要用于肥料生產烘干，其特點如下：
1.投資小、經濟效益好、性能可靠。
2.動力小、無三廢排放、操作穩定、維修方便。流程布局合理，技術先進，生產成本低。
3.揚料板分布及角度設計外觀，性能可靠，因而熱能利用率高，干燥均勻，清理物料次數少。

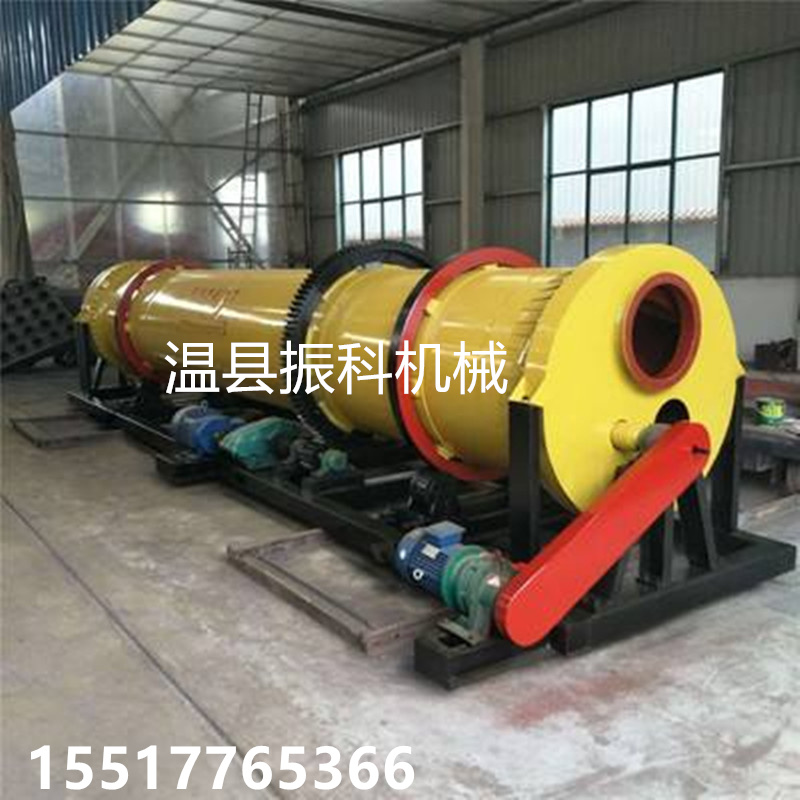

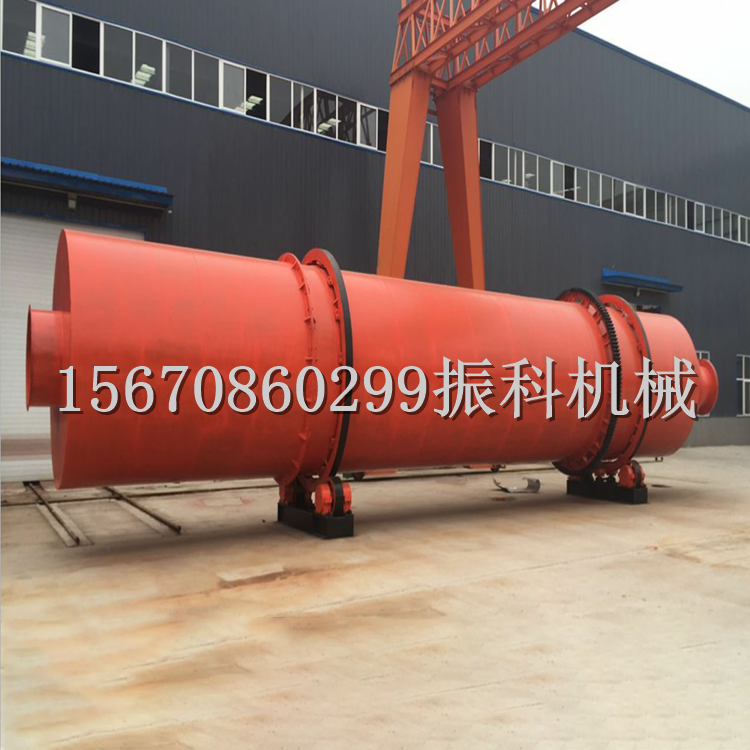

有機肥烘干機結構簡述：
整機可分為五大部分
1.拖架部分：整個機體轉動部分都由托架支撐，受力較大。因此該機托輪架部分均采用中碳鋼板、槽鋼焊接而成，并通過了嚴格的質量控制和特別的工藝要求，已達到本機所使用的目的。除此外更重要的是固定在架子上的托輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用防腐材料，大大提高了本機的使用壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊裝鉤，便于裝卸運輸。
2.傳動部分：整臺干燥機傳動部分是重要的，整個機體的工作都有此而行。傳動架均采用槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO國家產品，質量可靠。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機于主軸工作部分，采用尼龍注銷連接器相咬合傳遞驅動。
3.大齒圈：固定在機體上，與傳動小齒輪相齒合，相向帶動機體工作，其采用高科技材料，使本機使用壽命更長。
4.滾帶：固定于機體兩側，以支撐整個機體。
5.機體部分：整臺干燥機重要的就是機體部分，其采用碳鋼板焊接而成，內置揚料板采用耐用材料，分布及角度設計合理，并通過嚴格的質量控制和特定的工藝要求，以達到本機所使用的目的。
工作原理：
有機肥烘干機其工作原理是：由主電動機驅動皮帶和皮帶輪，通過減速機傳動給主動軸，通過安裝在主動軸上的對開式齒輪與固定在機體上的大齒圈相齒合，相向工作。物料從進料端加入，經筒體內部。熱風爐（與該機配套使用）所產生熱風，經風機的吸引下進入筒體內部。筒體內部上的安裝的揚料板不斷將物料翻起，從而達到干燥均勻的目的。烘干后的物料從出料口流出。隨著電動機的不斷旋轉，物料的不斷進入方能實現大批量生產（注：該機于冷卻機配合使用，由于烘干后的顆粒溫度高，不利于儲存，須冷卻后方可儲存）。
