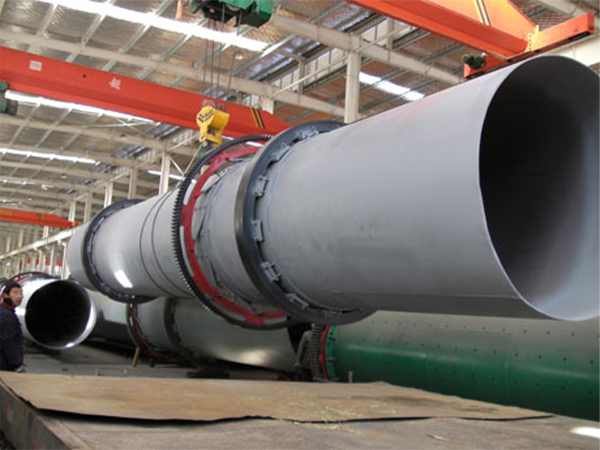

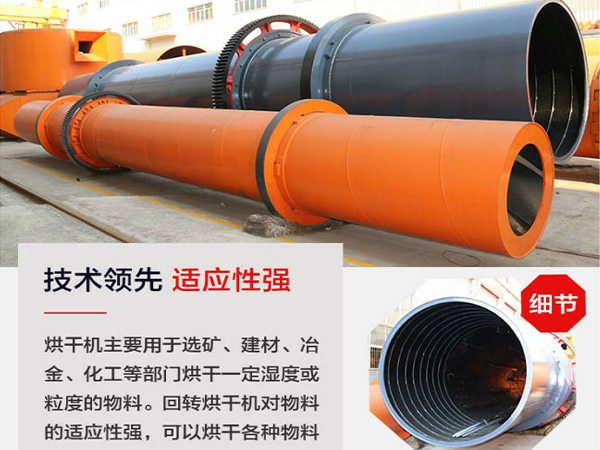

套筒烘干機-三筒烘干機-三回程干燥機
發布時間：2021-08-30 18:08:36 瀏覽
次
套筒烘干機（套筒干燥機）與其他烘干機相比具有一定的優勢，具體方面是在原有高濕物料干燥機的基礎上進行改進的一種節能效率高干燥設備。經過用戶的使用和科研人員的研制，我廠新生產的套筒烘干機，不僅能處理粘性較低的高水份物料，還能處理粘性粘性較大的高水分物料，實現了一機多用的原則，該機適用于含水小于85%的各類糟渣物料的干燥，如啤酒糟、酒精糟、果渣、藥渣、醬糟、糖渣、淀粉渣、禽畜糞便、屠宰下腳料等，對于開辟飼料資源，降低飼養成本，減少環境污染具有良好效果。
套筒烘干機工作原理
套筒烘干機原理非常簡單，物料由供料裝置進入回轉滾筒的內層，實現順流烘干，物料在內層的抄板下不斷抄起，散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到較好干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
套筒烘干機(套筒干燥機)的特點
1、避免了
滾筒烘干機給料堵塞，不連續，不均勻和返料等現象，降低了除塵系統的負荷。
2、由于產品粒度和水分控制可以根據用戶的需求自己來調節，烘干物料時產品水分可達8%以下，粒度可控制在8mm以下。
3、當采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫煙氣獲得很高的蒸發強度，烘干機出口溫度低，熱效率高。
4、套筒烘干機抗過載能力強，處理量大，燃料消耗少，干燥成本低。
5、調心式托輪裝置，使托輪和滾圈的配合呈線性接觸，從而大大降低了磨損和動力損耗。
6、強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分，粘性的適應性更強。
7、可根據不同的物料性質改變運行參數，使物料在烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分。
8、"零水平推力"大大減少了擋托輪的磨損，筒體運轉平穩可靠。
套筒烘干機(套筒干燥機)的技術參數
規格
（直徑×長度）
|
筒體容積
（m3）
|
生產能力
（t/h）
|
安裝斜度
（%）
|
較高進氣溫度
（℃）
|
主電動機
（kw）
|
總重量
（t）
|
|
Φ1.2×8.0
|
9.0
|
1.9-2.4
|
3-5
|
700-800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4-3.0
|
3-5
|
700-800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5-5.7
|
3-5
|
700-800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3-6.6
|
3-5
|
700-800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7-7.1
|
3-5
|
700-800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5-8.1
|
3-5
|
700-800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6-9.5
|
3-5
|
700-800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7-12.2
|
3-5
|
700-800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4-14.2
|
3-5
|
700-800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0-16.2
|
3-5
|
700-800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5-16.9
|
3-5
|
700-800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4-21.7
|
3-5
|
700-800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3-24.1
|
3-5
|
700-800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2-26.5
|
3-5
|
700-800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2-34.0
|
3-5
|
700-800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1-37.7
|
3-5
|
700-800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7-47.1
|
3-5
|
700-800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9-53.6
|
3-5
|
700-800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8-76.0
|
3-5
|
700-800
|
160
|
135
|
