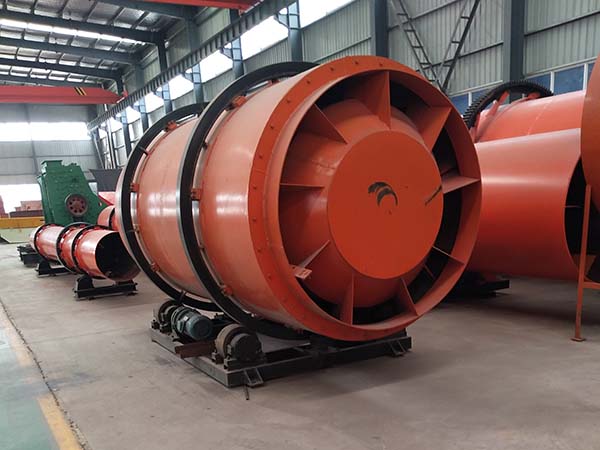

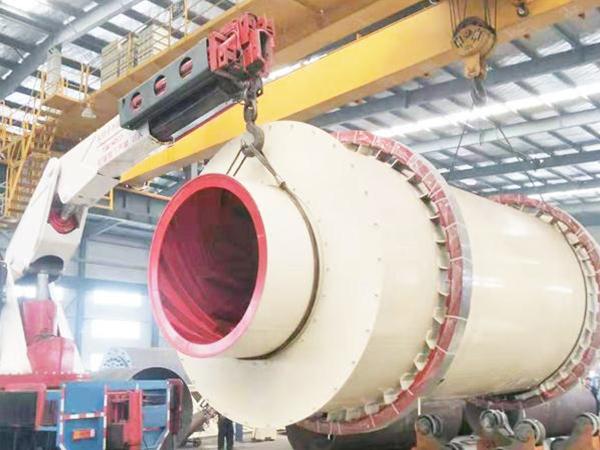

轉筒沙子烘干機|三筒沙子烘干機
發布時間：2021-05-05 16:05:28 瀏覽
次
轉筒沙子烘干機又被稱作三筒烘干機，作為一種處理大量物料的烘干機設備，以其運轉可靠，操作彈性大，適應性強，處理量大的特點，被廣泛應用于建材，冶金，化工，水泥，礦渣等產業中。是礦山設備中的一種烘干機設備。適于干燥金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等。它的特點是生產率高，操作方便。轉筒烘干機筒體是臥式回轉圓筒，其內部從前至后焊有交錯排列角度不同的各式抄板,在進料端為防止倒料設有門圈及螺旋抄板。具有結構合理，產量高，能耗低，運轉方便等優點。
轉筒沙子烘干機的工作原理：
1、沙子由皮帶輸送機或斗式提成績送到料斗，然后經過料斗的加料機通過加料管道進入加料端。加料管的斜度要大于物料的自然傾角，以便物料順利流入。
2、沙子物料從高的一端進入，與物料成逆流接觸，隨著滾筒的轉動物料受重力作用運行到較低的一端，轉筒沙子烘干機價錢，使?jié)裎锪峡梢愿稍铩?br />
3、滾筒中有物料抄板，作用是把物料抄起來撒下打散物料表面和氣流接觸面加大。
4、沙子烘干機粉塵主要是在運行中密封不嚴造成氣流混亂，且密封不嚴的就會增大粉塵。需要對沙子烘干機局部密封，或者密閉小室等。使得各作業間的配置更加靈活高效，亦能減少散落的飛灰揚塵。
5、轉筒沙子烘干機的熱源來自燃燒裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。
6、由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地?fù)P撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。
轉筒沙子烘干機的優勢
1、應用范圍非常寬廣，可應用于粘土、煤、礦渣、鐵粉等各種原材料的烘干；
2、采用托輪支承，取消了大小齒輪傳動，代之以托輪傳動，使設備安裝更利便、操縱更簡樸、運行更可靠、運轉率很高；
3、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性很強；
4、采用電腦自動控制，可根據烘干要求，配置不同的烘干溫度和烘干時間，實現烘干自動化。這樣可以節省人力物力，從而提高了作業效率。
轉筒沙子烘干機的技術參數
|
型號
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直徑
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
長度
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容積( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
轉速
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
處理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
濕沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干溫度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生產能力(T/h)
|
黃沙25-30
礦渣20-25
|
黃沙30-35
礦渣25-30
|
黃沙35-40
礦渣30-35
|
黃沙45-50
礦渣35-40
|
黃沙65-70
礦渣60-65
|
|
電機
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
電機功率
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
減速機類型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
減速器傳動比
|
29
|
29
|
29
|
29
|
29
|
