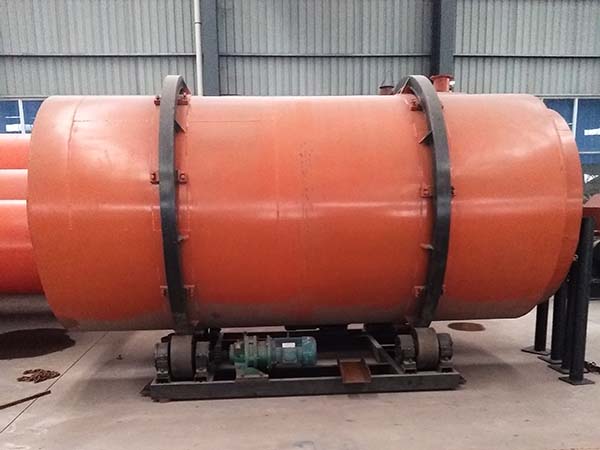

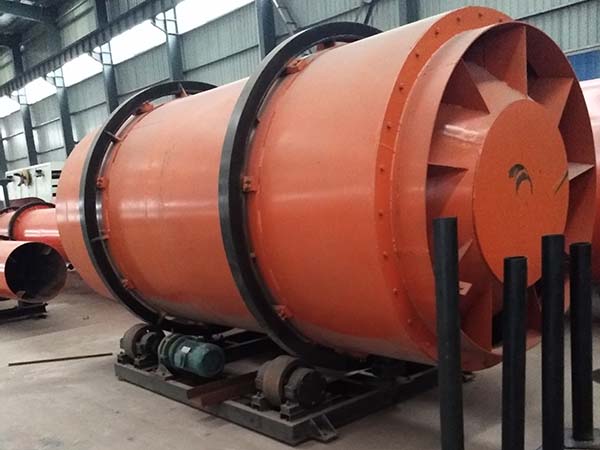

河沙烘干機設備-河沙干燥機械-烘干河沙設備
發布時間：2021-04-12 16:04:38 瀏覽
次
河沙烘干機設備主要用于烘干濕度和粒度范圍內顆粒物料，根據不同行業對烘干后物料終水份要求，烘干后的物料含水量可以達到1-0.5%以下，是由三個不同直徑的同心圓筒按照一定的數學關系和結構形式，彼此相嵌組合而成的。三筒結構使內筒和中筒被外筒包圍而形成了一個自身保溫系統，內、中筒體表面散發的熱量參與到外一層筒內物料的熱交換，而外筒又處在熱氣流的低溫端，所以筒體的散熱面積和熱能損失明顯降低。河沙烘干機能充分利用余熱，減少散熱損失，增加熱交換面積，使烘干機的單位容積蒸發強度大大提高，從而有效地提高了熱能利用率，降低了能耗，使黃沙烘干機的熱效率得到較大幅度的提高。
河沙烘干機的工作原理
1、河沙由皮帶輸送機或斗式提升機送到料斗然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入河沙烘干機（黃沙烘干機）內。
2、烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。
3、隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給，使?jié)裎锪系靡院娓桑缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。
4、在河沙烘干機（黃沙烘干機）筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高烘干速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。
5、載熱體經烘干器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
河沙烘干機的特點
1.燃料可適用白煤、煙煤、煤矸石、油、汽，能烘20-40mm以下塊料、粒料、粉狀物料。
2.比單筒烘干機減少占地面積60%左右，土建投資降低60%左右，安裝方便。
3.設備投資是國外進口產品的20%，采用耐磨錳板制造，比普通鋼板耐磨3-4倍。
4.物料初水分15%，終水分確保0.5-1%以下，是水泥廠礦渣粉，干粉砂漿生產線等各種烘干工程---產品。
5.比傳統單筒烘干機提高熱效率達40%以上。
6.無漏風現象，解決了密封難點。
7.出料溫度≤60度，可直接進料庫，無需進冷卻棚冷卻。
8.外筒體溫度≤60度，廢氣溫度<120度，除塵設備布袋使用時間長2倍以上。
河沙烘干機的技術參數
|
型號
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直徑
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
長度
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容積( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
轉速
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
處理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
濕沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干溫度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生產能力(T/h)
|
黃沙25-30
礦渣20-25
|
黃沙30-35
礦渣25-30
|
黃沙35-40
礦渣30-35
|
黃沙45-50
礦渣35-40
|
黃沙65-70
礦渣60-65
|
|
電機
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
電機功率
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
減速機類型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
減速器傳動比
|
29
|
29
|
29
|
29
|
29
|
