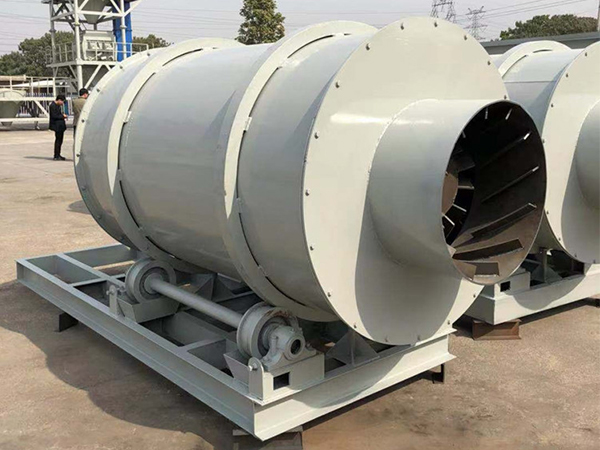

三筒河沙烘干機主要用于烘干一定濕度和粒度范圍內顆粒物料。如黃砂、型砂、礦渣，煤渣、小粒度粘土，以及不怕高溫及煙塵弄臟的其它小顆粒物料等物料。烘干后的物料含水量可以達到1—0.5%以下。三筒河沙烘干機具有結構緊湊、構造簡單、布局合理，提高物料與熱能的熱交換率，使物料烘干效果好；基礎投入少，僅是相同產量單筒烘干機的二分之一，減少了一次性投入；運行可靠、能耗低、熱效率高；同時，容易實現自動化控制，減少操作人員，節約勞動力資源。
三筒河沙烘干機的優勢特征
1、烘干機科學合理、有效節能。物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換，在外筒熱交換以傳導、對流形式并用。 烘干機熱效率高，節能效果好。經檢測，熱效率大大超過傳統烘干機50%左右的水平。該設備投產使用后，節煤效果也很好。
2、該機采用物料與熱氣流順流烘干工藝，適用范圍廣。它能適應粘土、煤、礦渣、鐵粉等各種原材料的烘干，也適用于冶金、化工等部門的各種散狀物料的烘干。結構緊湊。整機水平布置，采用托輪支承，取消了大小齒輪傳動，代之以托輪傳動，使設備安裝更方便、操作更簡單、運行更可靠、運轉率更高。
3、該機的外部表面積比單筒回轉式烘干機減少30%以上，并且外筒對內筒有保溫隔熱作用，外筒表面溫度低，熱損失少，在高效節能的同時，大大改善了勞動環境和勞動條件。
4、多種揚料板設計，角形揚料板與萬字揚料板的有機結合，使物料與熱煙氣交換更加充分，減少了烘干機筒體內“風洞”產生的機理。
5、采用變頻調速，調整筒體轉速，根據入機水分，產量要求，采用適當?shù)霓D(zhuǎn)速，確保滿足下道工序的需求。自動溫度監控系統,使操作很便捷。

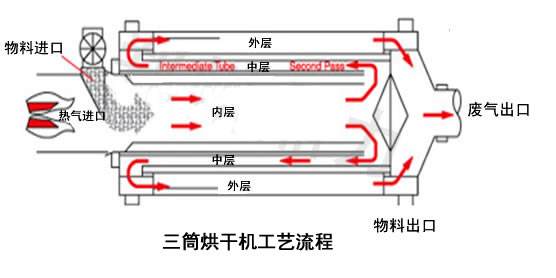

三筒河沙烘干機的工作原理
河沙由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
三筒河沙烘干機的主要特點
1、筒體自我保溫?zé)嵝矢哌_70%以上（傳統單筒烘干機熱效率僅為35%），提高熱效率35%。
2、燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。
3、比單筒烘干機減少占地50%左右，土建投資降低50%左右，電耗降低60%。
4、可根據用戶要求輕松調控所要的終水份指標。
5、出氣溫度低，除塵設備使用時間長。
6、無需大小齒輪傳動，采用托輪傳動。
三筒河沙烘干機的技術參數
|
型號
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直徑
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
長度
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容積( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
轉速
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
處理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
濕沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干溫度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生產能力(T/h)
|
黃沙25-30
礦渣20-25
|
黃沙30-35
礦渣25-30
|
黃沙35-40
礦渣30-35
|
黃沙45-50
礦渣35-40
|
黃沙65-70
礦渣60-65
|
|
電機
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
電機功率
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
減速機類型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
減速器傳動比
|
29
|
29
|
29
|
29
|
29
|
