選礦烘干機采用了高溫快速干燥工藝，組合了熱風槽式旋片干燥機和氣流式干燥器的優點。物料在高速旋轉葉片的作用下拋起、擊碎，并彌散于機體內，同時與高溫?zé)犸L(fēng)充分有效接觸，強烈進行對流傳熱，由此實現了質、熱傳遞過程，實現了對物料連續兩級高效干燥。
選礦烘干機的工作原理

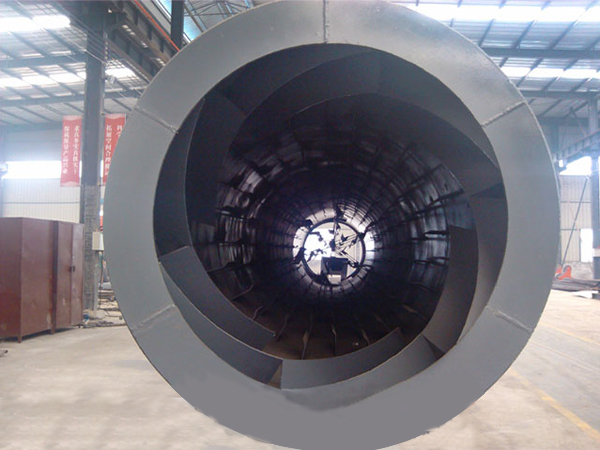

礦渣由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入選礦烘干機內。烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。在選礦烘干機筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促使物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再排放。
選礦烘干機的特點
1.選礦烘干機的干燥工藝好，采用高溫快速干燥工藝，傳熱系數大，熱效率高，干燥強度大。
2.高速攪拌干燥與氣流干燥相結合，能將粘性物料充分分散，大大提高了物料與熱介質的接觸面積，有利于干燥過程進行。
3.選礦烘干機內采用特殊的刮料裝置，避免了物料粘壁的現象。
4.適應范圍廣、操作簡單、維修量小、產品質量穩定。
5.選礦烘干機為干燥選礦而設計，具有旋轉葉片角度可變，轉軸轉速可調。
6.選礦烘干機機體上部設較濕物料返流層，氣流干燥器設特殊攪拌器等特點。
7.選礦烘干機在揚料裝置系統上作了多方面的技術革新，采用了新型多組合式揚料裝置，克服了傳統烘干機的“風洞”現象，熱效率高，煤耗降低20%左右。
8.適用多種燃燒爐使用：高溫沸騰爐，磨煤噴粉爐以及人工加煤爐。傳動大小齒輪采用銷柱可換齒輪，取代了傳統的鑄鋼齒輪，節約成本投資，又大大降低了維修費用和時間。
選礦烘干機主要應用范圍
1、煤炭行業煤泥、原煤、褐煤、蒙煤、浮選精煤、混合精煤等物料的干燥；
2、建筑行業高爐礦渣、粉煤灰、粘土、澎潤土、沙子、石英石、石灰石、水泥等物料的干燥；
3、選礦行業各種金屬精礦、礦渣、礦粉、尾礦等物料的干燥；
4、化工行業非熱敏性物料的干燥等行業的應用。
選礦烘干機的技術參數
規格
（直徑×長度）
|
筒體容積
（m3）
|
生產能力
（t/h）
|
安裝斜度
（%）
|
較高進氣溫度
（℃）
|
主電動機
（kw）
|
總重量
（t）
|
|
Φ1.2×8.0
|
9.0
|
1.9-2.4
|
3-5
|
700-800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4-3.0
|
3-5
|
700-800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5-5.7
|
3-5
|
700-800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3-6.6
|
3-5
|
700-800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7-7.1
|
3-5
|
700-800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5-8.1
|
3-5
|
700-800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6-9.5
|
3-5
|
700-800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7-12.2
|
3-5
|
700-800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4-14.2
|
3-5
|
700-800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0-16.2
|
3-5
|
700-800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5-16.9
|
3-5
|
700-800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4-21.7
|
3-5
|
700-800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3-24.1
|
3-5
|
700-800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2-26.5
|
3-5
|
700-800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2-34.0
|
3-5
|
700-800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1-37.7
|
3-5
|
700-800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7-47.1
|
3-5
|
700-800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9-53.6
|
3-5
|
700-800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8-76.0
|
3-5
|
700-800
|
160
|
135
|
