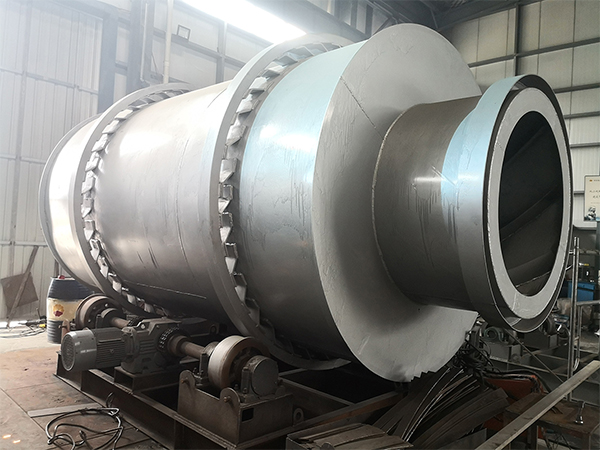

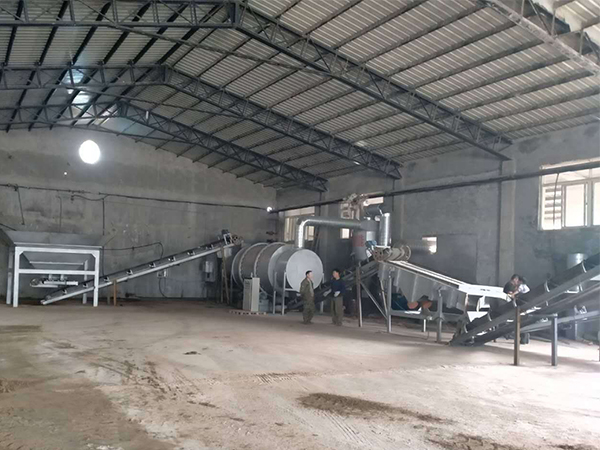

江砂烘干機廣泛用于建材，冶金、選礦、化工、水泥等行業，主要用于礦渣、石灰石、粘土、河沙、石英沙、水渣等濕性大、比重大的的物料。砂子烘干機生產線，主要由回轉筒體、引風設備、高速打散設備、揚料板，自清掃裝置、 傳動裝置，輸送設備、熱風設備、減速機、支撐裝置及密封裝置等部件組成。全套沙子烘干設備設計合理，制作精良，性能穩定、工藝先進、產量高，能耗低，占地面積小、機械化程度高等優點。
  江砂烘干機干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高- -端加入， 載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。 濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍�，然后在出料端�?jīng)皮帶機或螺旋輸送機送出。沙子烘干機筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、 煙道熱氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
江砂烘干機的特點
  
  1、江砂烘干機抗過載能力強，處理量大，燃料消耗少，干燥成本低;
  2、采用順流干燥方式，熱空氣與濕物料由同一側進入干燥機，可以利用高溫空氣獲得很高的蒸發強度，干燥機出口溫度低，熱效率高;
  3、可根據不同的物料性質改變運行參數，使物料在干燥機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分;
  4、采用新型給料、排料裝置，解決了傳統沙子烘干機給料堵塞、不連續、不均勻和返料等現象，降低了除塵系統的負荷;
  5、江砂烘干機實現了“零水平推力”，大大減少了擋托輪的磨損，筒體運轉平穩可靠;
  6、采用“調心式托輪裝置”，使托輪和滾圈的配合遠呈線性接觸，從而大大降低了磨損和動力損耗;
  7、可根據用戶要求控制產品水分。

江砂烘干機的技術參數

型號	Φ2.5×7m	Φ2.7×7m	Φ3.0×7.0m	Φ3.2×7.0m	Φ3.6×8m
直徑	2.5	2.7	3.0	3.2	3.6
長度	7	7	7.0	7.0	8
容積( m3 )	16.63	16.63	52.678	52.678	81.38
轉速	4-10	4-10	4 -10	4 -10	4 -10
含水量(%)	10-12	10-12	10-12	10-12	10-12
處理后水分(%)	1	1	1	1	1
濕沙水分(%)	8-10	8-10	8-10	8-10	8-10
出料水分(%)	0.5-1	0.5-1	0.5-1	0.5-1	0.5-1
烘干溫度(℃)	700-750℃	700-750℃	700-750℃	700-750℃	700-750℃
生產能力(T/h)	黃沙25-30 礦渣20-25	黃沙30-35 礦渣25-30	黃沙35-40 礦渣30-35	黃沙45-50 礦渣35-40	黃沙65-70 礦渣60-65
電機	Y2-132m-4E	Y2-132m-4E	Y2-160m-4	Y2-160m-4	Y2-160m-4
電機功率	7.5×2	11×2	7.5×4	7.5×4	15×4
減速機類型	XWD7-23-11W	XWD7-23-11W	XWD6-23-7.5KW	XWD6-23-7.5KW	XWD8-23-15KW
減速器傳動比	29	29	29	29	29
