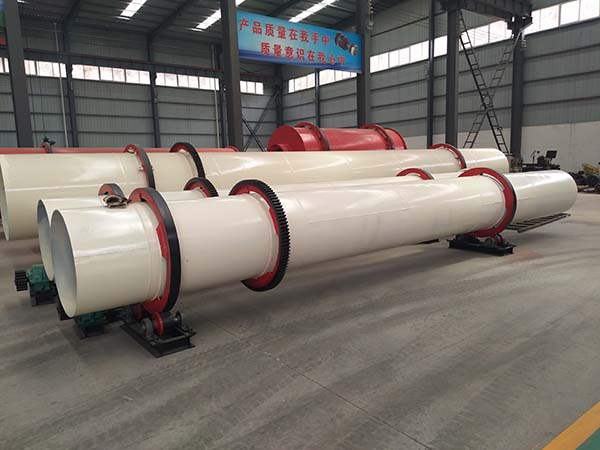

轉筒烘干機設備也被稱為滾筒干燥設備或轉筒式烘干機，是礦山設備中應用普通且廣泛的一種烘干機設備。適于干燥金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等。它的特點是生產率高，操作方便。轉筒烘干機筒體是臥式回轉圓筒，其內部從前至后焊有交錯排列角度不同的各式抄板,回轉窯體內根據需求鑲有不同型號耐火磚，在進料端為防止倒料設有門圈及螺旋抄板。具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。
轉筒烘干機設備的特點

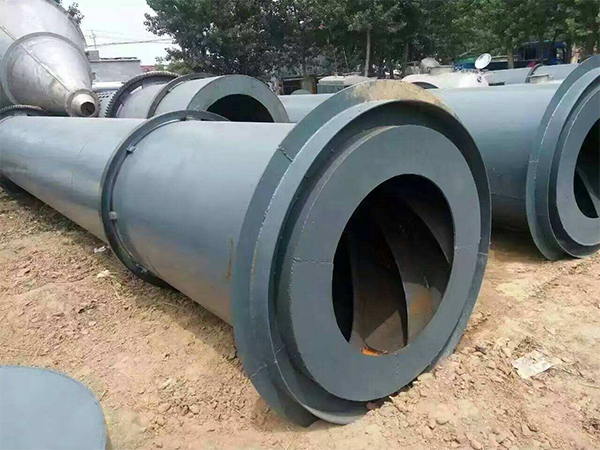

1.轉筒烘干機筒體是臥式回轉圓筒，其內部從前到后焊有交錯排列角度不同的各式抄板，回轉窯體內根據需求鑲有不同型號耐火磚，在進料端為防止倒料設有門圈及螺旋抄板，其結構好、性能良好。
2.自動化程度高、轉筒烘干機針對初水分不很高、比重適中、烘干過程中流動性變化的物料特點而設計的，具有結構緊湊，容易實現自動化控制，操作人員少。
3.熱效率高、采用順流干燥方式，煙氣與濕物料由同一側進入干燥機，可以利用高溫?zé)煔猥@得很高的蒸發強度，烘干機出口溫度低，熱效率高。
4.設備損耗少、轉筒烘干機采用調心式托輪裝置，使托輪和滾圈的配合遠呈線性接觸，從而大大降低了磨損和動力損耗。新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象。
轉筒烘干機設備的工作原理

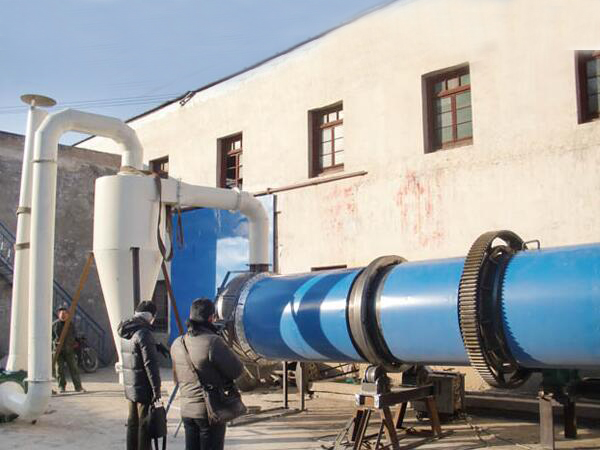

烘干的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內�；剞D(zhuǎn)烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡院娓�，然后在出料端�?jīng)皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
轉筒烘干機的技術參數
規格
（直徑×長度）
|
筒體容積
（m3）
|
生產能力
（t/h）
|
安裝斜度
（%）
|
較高進氣溫度
（℃）
|
主電動機
（kw）
|
總重量
（t）
|
|
Φ1.2×8.0
|
9.0
|
1.9-2.4
|
3-5
|
700-800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4-3.0
|
3-5
|
700-800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5-5.7
|
3-5
|
700-800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3-6.6
|
3-5
|
700-800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7-7.1
|
3-5
|
700-800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5-8.1
|
3-5
|
700-800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6-9.5
|
3-5
|
700-800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7-12.2
|
3-5
|
700-800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4-14.2
|
3-5
|
700-800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0-16.2
|
3-5
|
700-800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5-16.9
|
3-5
|
700-800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4-21.7
|
3-5
|
700-800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3-24.1
|
3-5
|
700-800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2-26.5
|
3-5
|
700-800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2-34.0
|
3-5
|
700-800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1-37.7
|
3-5
|
700-800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7-47.1
|
3-5
|
700-800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9-53.6
|
3-5
|
700-800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8-76.0
|
3-5
|
700-800
|
160
|
135
|
