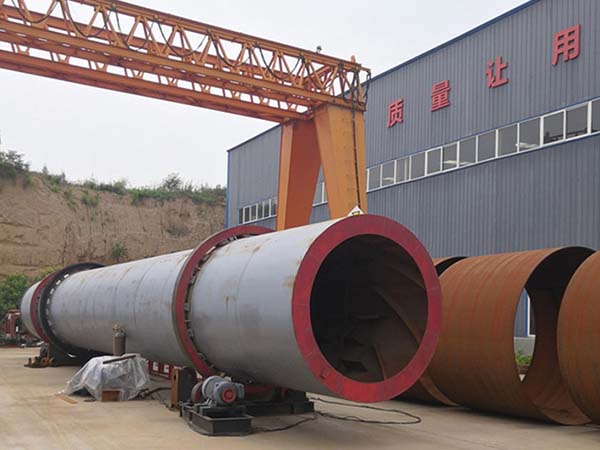

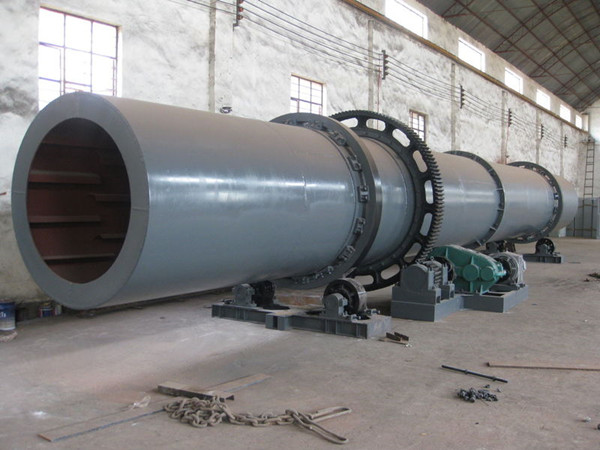

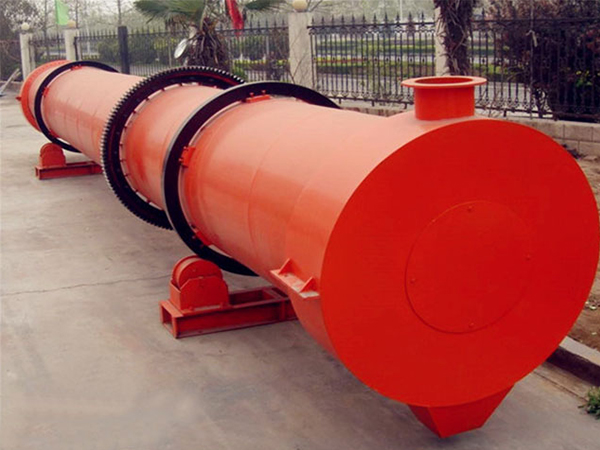

滾筒式烘干機是一種專業烘干設備。我公司生產的滾筒式烘干機一般配有熱風爐，風機，輸送系統，除塵系統等。熱風由風機從熱風爐吸入烘干機筒 體，物料從筒體頂部進料口進入，在筒體內被揚料板揚起，與熱風充分接觸，蒸發水分。物料從出料口出來，混雜水分和粉塵的熱風被從上端抽走。
滾筒式烘干機工作原理:
滾筒式烘干機:包括生熱爐、進料口、旋轉筒、過濾筒、物料輸送管、冷卻筒和出料口，旋轉筒位于主動滾輪上，主動滾輪靠電機及減速傳動帶動旋轉筒低速轉動， 生熱爐與旋轉筒之間設有進料口，旋轉筒內設有翻炒葉片，在旋轉筒與過濾筒相連處設有擋板，擋板上開有一小孔，過濾筒一端與旋轉筒相連，另一端與物料輸送管 相連，過濾筒內設有擋塊，過濾筒的底部設有排渣孔，冷卻筒一端通過鼓風機與物料輸送管相連，另一端與出料口相連。由于滾筒式烘干機(干燥機)采 用上述結構，所以鋸末能在旋轉筒內充分干燥，且物料在進入輸送管前再次充分散開，使水分蒸發快，擋塊可將物料中的雜質擋住，保證進入物料輸送管中的質量。滾 筒式烘干機由噴吹管與回轉筒體共同作用，物料在筒內沸騰流化,熱風與物料充分觸,完成干燥。
滾筒式烘干機的特點
1、滾筒式烘干機處理能力大，適合單機生產能力為6t/h～60t/h的大規模生產。
2、我公司生產的滾筒式烘干機運行成本低，體積傳熱系數高達300-450kcal/m3·℃·h，是普通回轉烘干機的2倍。
3、通過內部特殊設計的解聚機構、活動篦條式翼板、清掃裝置和破碎打散裝置，在干燥的過程中對轉筒壁的濕物料進行自動破碎、清理和布料，即解決了烘干過程中煤泥在抄板內外壁和轉筒內壁的粘結，保證烘干筒內壁和抄板內外壁表面光潔，又能通過不斷破碎增加物料的比表面積，提高干燥強度。
4、沿著筒體軸向，不同的干燥段設置不同的抄板和鏈條結構，在解決粘壁和實現良好干燥的同時，還可以控制被干燥后的產品粒度，防止產品粒度過大或過細。
5、筒體的轉速可以無級調節，通過對轉筒轉速的調節和干燥機進風溫度的調節，可以適應不同形態的入料物料性質和滿足不同的產品水份要求。
6、設備運行可靠，抗過載能力強。采用調心式拖輪結構，降低磨損及動力消耗。采用專門擋輪結構，減少了設備傾斜工作帶來的水平推力。
滾筒式烘干機的應用范圍
1、建筑行業高爐礦渣、粘土、石灰石、沙子、石英石等物料的烘干；
2、選礦行業各種金屬精礦、廢渣、尾礦等物料的烘干；
3、化工行業非熱敏性物料的烘干。
滾筒式烘干機的技術參數
規格
（直徑×長度）
|
筒體容積
（m3）
|
生產能力
（t/h）
|
安裝斜度
（%）
|
較高進氣溫度
（℃）
|
主電動機
（kw）
|
總重量
（t）
|
|
Φ1.2×8.0
|
9.0
|
1.9-2.4
|
3-5
|
700-800
|
7.5
|
9
|
|
Φ1.2×10
|
11.3
|
2.4-3.0
|
3-5
|
700-800
|
7.5
|
11
|
|
Φ1.5×12
|
21.2
|
4.5-5.7
|
3-5
|
700-800
|
15
|
18.5
|
|
Φ1.5×14
|
24.7
|
5.3-6.6
|
3-5
|
700-800
|
15
|
19.7
|
|
Φ1.5×15
|
26.5
|
5.7-7.1
|
3-5
|
700-800
|
15
|
20.5
|
|
Φ1.8×12
|
30.5
|
6.5-8.1
|
3-5
|
700-800
|
18.5
|
21.5
|
|
Φ1.8×14
|
35.6
|
7.6-9.5
|
3-5
|
700-800
|
18.5
|
23
|
|
Φ2.2×12
|
45.6
|
9.7-12.2
|
3-5
|
700-800
|
22
|
33.5
|
|
Φ2.2×14
|
53.2
|
11.4-14.2
|
3-5
|
700-800
|
22
|
36
|
|
Φ2.2×16
|
60.8
|
13.0-16.2
|
3-5
|
700-800
|
22
|
38
|
|
Φ2.4×14
|
63.3
|
13.5-16.9
|
3-5
|
700-800
|
37
|
45
|
|
Φ2.4×18
|
81.4
|
17.4-21.7
|
3-5
|
700-800
|
37
|
49
|
|
Φ2.4×20
|
90.4
|
19.3-24.1
|
3-5
|
700-800
|
45
|
54
|
|
Φ2.4×22
|
99.5
|
21.2-26.5
|
3-5
|
700-800
|
45
|
58
|
|
Φ2.6×24
|
127.4
|
27.2-34.0
|
3-5
|
700-800
|
55
|
73
|
|
Φ3.0×20
|
141.3
|
30.1-37.7
|
3-5
|
700-800
|
75
|
85
|
|
Φ3.0×25
|
176.6
|
37.7-47.1
|
3-5
|
700-800
|
75
|
95
|
|
Φ3.2×25
|
201
|
42.9-53.6
|
3-5
|
700-800
|
90
|
110
|
|
Φ3.6×28
|
285
|
60.8-76.0
|
3-5
|
700-800
|
160
|
135
|
