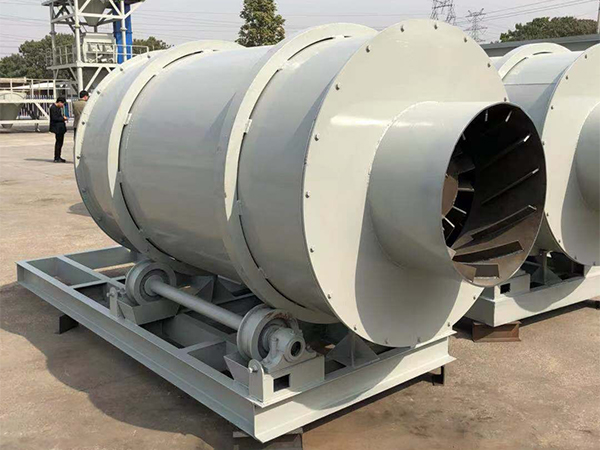

濕砂烘干機設備（也叫沙子烘干設備，三回程烘干設備）是針對濕砂烘干機本身的特性進行設計和改進，能夠有效的延長烘干設備的使用時間，為用戶節約成本的烘干設備。濕砂烘干設備優點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等。
濕砂烘干機的原理:
(1)濕砂由皮帶輸送機或斗式提升機運至料斗加料機、加料管道，較后抵達加料端，加料管道斜度要大于物料自然傾角，以方便物料順利流入濕砂烘干機內;
(2)濕砂烘干機圓筒是一和水平線有一 定夾角的旋轉圓筒。物料從較高端進入，載熱:體由低端進入，和物流逆流接觸(也存在載熱:體和物料共同流入筒體的) ;
(3)隨筒體轉動物料因重力作用而運轉至較低端。濕物料在筒體內向前移動過程中，會通過不同途徑得到載熱體的熱，令濕物料獲取干燥，然后在出料端由皮帶機或螺旋輸送機送出;
(4)在濕砂烘干機筒體內壁上裝設抄板，其主要職責是抄起和撒下物料，以增加物料和流的接觸面。并提升干燥效率，同時促進物料前進。在此過程中的載熱體通常為熱:空氣、煙道等;
(5)載熱體經干燥后，通常需通過旋風除塵器將氣體內所含有的物料進行捕集，如果需要進一步降低含塵量，可進行袋式除塵或濕法除塵操作。
濕砂烘干機能烘干的物料：
1，河沙，黃沙，海沙，江沙，山沙，機制沙，石英砂，鑄造砂等砂類物料。
2，冰晶石，耐火材料，煤炭等物料。
3，鐵礦粉，銅礦粉，鉻鐵礦粉等各類礦粉類物料。
4，粉煤灰，干粉砂漿等物料。
濕砂烘干機的優點：
1，設備投資小，安裝方便，易檢修。
2，濕砂烘干機物料中水分確保0.5%以下，是干混砂漿及礦粉生產線不可少的產品。
3，筒體自我保溫?zé)嵝矢哌_(dá)80%以上（傳統單筒烘干機熱效率僅為35%），提高熱效率45%。
4，濕砂烘干機設備燃料可適應煤，氣，油能烘干20cm以下的塊料，粒料，粉狀物料。
5，濕砂烘干機比單筒烘干機減少占地面積50%左右，土建投資降低50%左右，電耗降低60%。
6，采用Q345錳鋼板制造，比普通鋼耐磨10倍。
7，可根據用戶要求輕松調控所需要的終水分指標。
8，濕砂烘干機出氣溫度低，除塵設備使用時間長。
9，無需大小齒輪轉動，采用托輪轉動。
10，濕砂烘干機出料溫度低于60%，可連續生產包裝。
濕砂烘干機的技術參數
|
型號
|
Φ2.5×7m
|
Φ2.7×7m
|
Φ3.0×7.0m
|
Φ3.2×7.0m
|
Φ3.6×8m
|
|
直徑
|
2.5
|
2.7
|
3.0
|
3.2
|
3.6
|
|
長度
|
7
|
7
|
7.0
|
7.0
|
8
|
|
容積( m3 )
|
16.63
|
16.63
|
52.678
|
52.678
|
81.38
|
|
轉速
|
4-10
|
4-10
|
4 -10
|
4 -10
|
4 -10
|
|
含水量(%)
|
10-12
|
10-12
|
10-12
|
10-12
|
10-12
|
|
處理后水分(%)
|
1
|
1
|
1
|
1
|
1
|
|
濕沙水分(%)
|
8-10
|
8-10
|
8-10
|
8-10
|
8-10
|
|
出料水分(%)
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
0.5-1
|
|
烘干溫度(℃)
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
700-750℃
|
|
生產能力(T/h)
|
黃沙25-30
礦渣20-25
|
黃沙30-35
礦渣25-30
|
黃沙35-40
礦渣30-35
|
黃沙45-50
礦渣35-40
|
黃沙65-70
礦渣60-65
|
|
電機
|
Y2-132m-4E
|
Y2-132m-4E
|
Y2-160m-4
|
Y2-160m-4
|
Y2-160m-4
|
|
電機功率
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
15×4
|
|
減速機類型
|
XWD7-23-11W
|
XWD7-23-11W
|
XWD6-23-7.5KW
|
XWD6-23-7.5KW
|
XWD8-23-15KW
|
|
減速器傳動比
|
29
|
29
|
29
|
29
|
29
|
